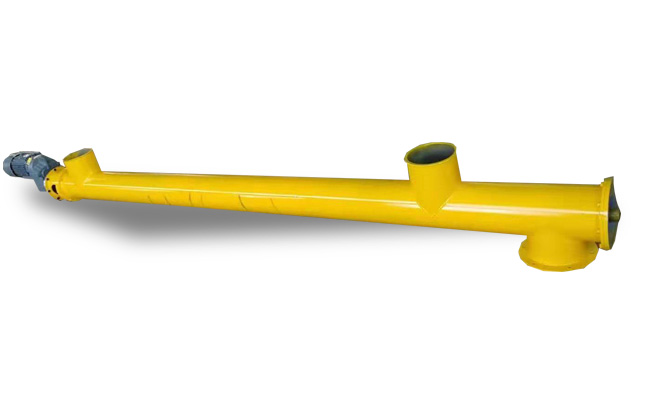

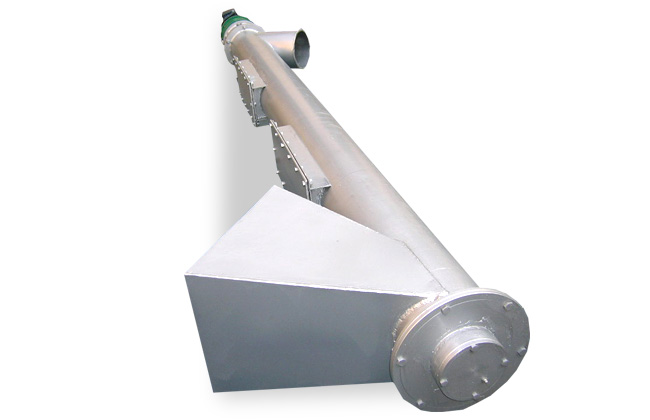

管式無軸螺旋輸送機是指外觀為圓管，葉片為沒有中心軸的螺旋輸送機，它的管徑有：150mm、200mm、250mm、300mm、400mm、500mm等，材質可以分為：碳鋼（Q235）、錳鋼（Mn17）不銹鋼（304），是按照 JB/T679-95 《螺旋輸送機》標準設計制造，是GX型螺旋輸送機的換代產品。
管式無軸螺旋輸送機是一種特殊設計的無軸螺旋輸送機，它在傳統無軸螺旋輸送機的基礎上增加了一個外管，使得螺旋體位于管內運行。通常用于水泥、顆粒狀物料、粉末等的輸送。相比傳統的無軸螺旋輸送機，管式無軸螺旋輸送機在輸送過程中可以更好地控制物料的流動，減少粉塵的產生，提高輸送效率。
管式無軸螺旋輸送機可以根據具體的行業和應用需求，選擇合適的管式無軸螺旋輸送機，并確保其設計和選型符合所需的輸送能力、輸送距離、物料特性和工藝要求，以下是一些常見的應用領域：
1.糧食加工： 管式無軸螺旋輸送機可用于谷物、飼料、面粉等糧食加工過程中的物料輸送和轉運，如從儲存倉庫到生產線或包裝設備。
2.化工工業：在化工工業中，管式無軸螺旋輸送機常用于粉狀或顆粒狀的化工原料、添加劑、催化劑等的輸送，如在生產過程中的物料搬運、混合和包裝等環節。
3.建筑材料： 管式無軸螺旋輸送機適用于建筑材料行業，可用于輸送水泥、砂漿、混凝土、石灰石等物料，如在混凝土攪拌站、砂漿生產線和建筑工地上的物料輸送。
4.廢物處理：管式無軸螺旋輸送機可應用于廢物處理領域，用于輸送固體廢物、污泥、污水處理副產物等，如在污水處理廠、垃圾處理場和再生資源回收過程中的物料處理和轉運。
5.礦業和冶金：在礦業和冶金行業中，管式無軸螺旋輸送機廣泛應用于礦石、煤炭、金屬粉末等物料的輸送和處理，如在礦山、礦石選礦廠和冶煉工藝中的物料輸送和轉運。
6.粉體處理：管式無軸螺旋輸送機適用于粉體處理行業，如在顏料、染料、化妝品、藥品等領域中的物料輸送和包裝過程。
管式無軸螺旋輸送機是指外觀為圓管，葉片為沒有中心軸的螺旋輸送機，它的管徑有：150mm、200mm、250mm、300mm、400mm、500mm等，材質可以分為：碳鋼（Q235）、錳鋼（Mn17）不銹鋼（304）。
管式無軸螺旋輸送機相比傳統的輸送設備有許多優勢和特點，它采用優質材料和精良制造工藝，具有較高的可靠性和穩定性。它能夠持續穩定地進行物料輸送被廣泛應用于建筑材料、化工、食品加工、環保和冶金等行業。以下是它的一些具體優點:

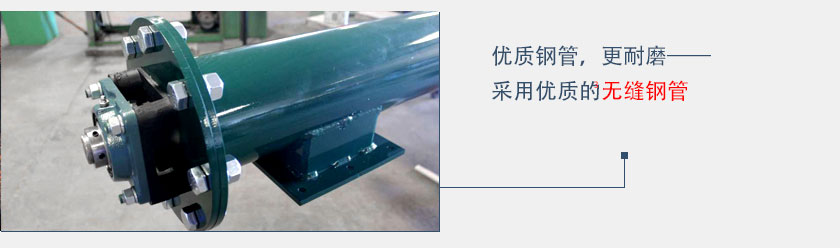

優質鋼管，更耐磨——采用優質的無縫鋼管，端部采用法蘭互相連接成一體，易損件均采用較高的耐磨材質

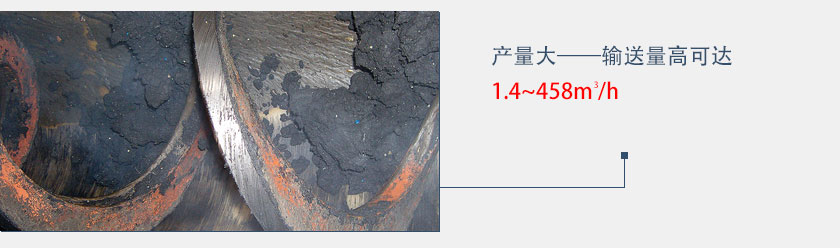

多種搭配，產量大——輸送量高可達1.4~458m3/h，能夠與多種設備搭配使用（如：破碎機、振動篩以及各種除塵設備等）
長距離輸送距離：單機輸送長度可達30m，分段安裝可達100m。
經久耐用，壽命長——工作時間可以超過2萬小時。要比同行業的同等設備的使用壽命高于1.5倍。

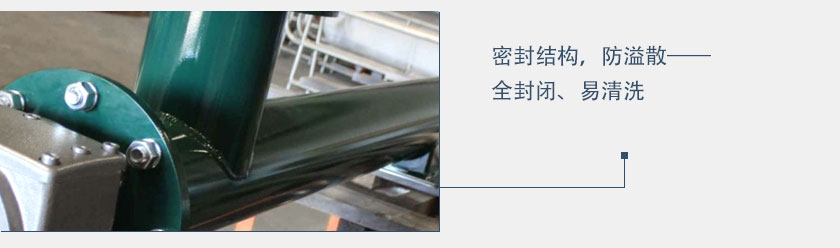

密封結構，防溢散——全封閉、易清洗的螺旋表面可保證物料不受污染、不會泄漏。
1、輸送管道（管殼）：管式無軸螺旋輸送機的核心部分是輸送管道，也稱為管殼。它通常由鋼材或耐磨材料制成，具有足夠的強度和耐用性，能夠承受物料的輸送壓力和重量。
2、無軸螺旋體：管式無軸螺旋輸送機的螺旋體位于輸送管道內部，沒有中心軸。螺旋體通常由螺旋葉片和螺旋軸組成，葉片與軸連接構成連續的螺旋結構。

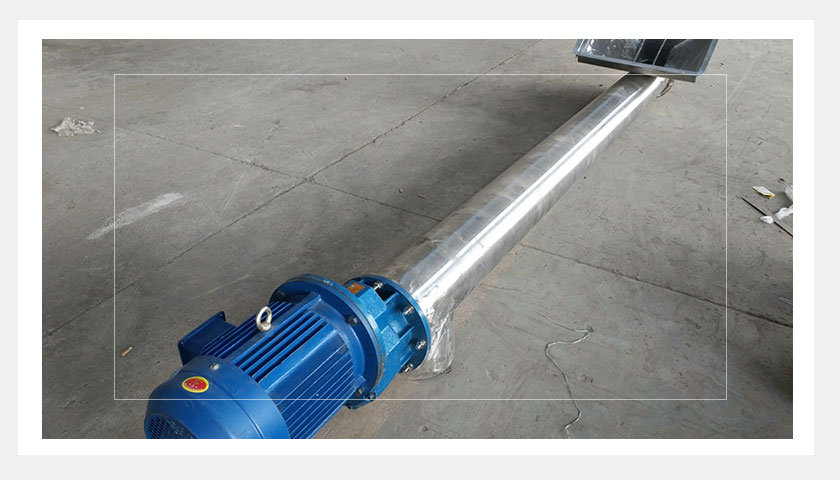

3、傳動裝置：管式無軸螺旋輸送機通常配備電動驅動裝置，用于提供螺旋體的旋轉動力。傳動裝置包括電動機、減速器和聯軸器等組件，將電動機的轉速和扭矩傳遞給螺旋軸，驅動螺旋體進行物料的輸送。
4、支撐結構：為了支撐和穩定輸送管道及螺旋體，管式無軸螺旋輸送機通常具備支撐結構。支撐結構可以包括底座、支撐架、支撐腿等組件，確保輸送機的穩定運行和合適的安裝位置。
5、進料口和出料口：管式無軸螺旋輸送機的進料口用于接收物料，將其引入輸送管道。出料口用于物料的排出，將物料從輸送管道中釋放出來。
管式無軸螺旋輸送機的結構簡單，工作原理清晰，通過螺旋刀片的旋轉實現物料的輸送，適用于各種粉末、顆粒或顆粒狀物料的輸送需求。
1.當輸送機啟動時，傳動裝置驅動螺旋刀片旋轉，將物料從進料口推送到出料口。
2.物料在輸送過程中被螺旋刀片包裹，隨著螺旋刀片的旋轉，沿著輸送管道方向前進。
3.由于螺旋刀片的螺旋形狀，物料在輸送過程中產生推力和阻力，實現物料的輸送和控制。
4.物料在輸送過程中受到連續的推動和攪拌，可以有效防止結塊和堵塞，確保輸送順暢。
| LS型 | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
| GX型 | 200 | 250 | 300 | 400 | 500 | ||||||
| 螺旋直徑（mm） | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
| 螺距（mm） | 100 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
| 轉速（r/min） | 140 | 120 | 90 | 90 | 75 | 75 | 60 | 60 | 45 | 35 | 30 |
| 輸送量QΦ=0.33（m3/h） | 2.2 | 7.6 | 11 | 22 | 36.4 | 66.1 | 93.1 | 160 | 223 | 304 | 458 |
| 功率Pd 1=10m（KW） | 1.1 | 1.5 | 2.2 | 2.4 | 3.2 | 5.1 | 4.1 | 8.6 | 12 | 16 | 24.4 |
| 功率Pd 1=30m（KW） | 1.6 | 2.8 | 3.2 | 5.3 | 8.4 | 11 | 15.3 | 25.9 | 36 | 48 | 73.3 |
| 轉速（r/min） | 120 | 90 | 75 | 75 | 60 | 60 | 45 | 45 | 35 | 30 | 20 |
| 輸送量QΦ=0.33（m3/h） | 1.9 | 5.7 | 18 | 18 | 29.1 | 52.9 | 69.8 | 125 | 174 | 261 | 305 |
| 功率Pd 1=10m（KW） | 1.0 | 1.3 | 2.1 | 2.1 | 2.9 | 4.1 | 4.7 | 6.8 | 9.4 | 14.1 | 16.5 |
| 功率Pd 1=30m（KW） | 1.5 | 2.3 | 4.5 | 4.5 | 7 | 8.9 | 11.6 | 20.4 | 28.3 | 42.2 | 49.5 |
| 轉速（r/min） | 90 | 75 | 60 | 60 | 45 | 45 | 35 | 35 | 30 | 20 | 16 |
| 輸送量QΦ=0.33（m3/h） | 1.4 | 4.8 | 15 | 15 | 21.8 | 39.6 | 54.3 | 97 | 149 | 174 | 244 |
| 功率Pd 1=10m（KW） | 0.9 | 1.2 | 1.9 | 1.9 | 2.5 | 3.4 | 4.3 | 5.4 | 8.1 | 9.5 | 13.3 |
| 功率Pd 1=30m（KW） | 1.2 | 2.2 | 3.8 | 3.8 | 5.4 | 6.8 | 9.2 | 16 | 24.4 | 28.6 | 39.9 |
| 轉速（r/min） | 75 | 60 | 45 | 45 | 35 | 35 | 30 | 30 | 20 | 16 | 13 |
| 輸送量QΦ=0.33（m3/h） | 1.2 | 3.8 | 11 | 11 | 17 | 31.7 | 46.5 | 73.0 | 99.3 | 139 | 199 |
| 功率Pd 1=10m（KW） | 0.75 | 1.1 | 1.6 | 1.6 | 2.1 | 3.1 | 3.7 | 4.6 | 5.7 | 7.7 | 11 |
| 功率Pd 1=30m（KW） | 1.1 | 1.8 | 3.4 | 3.4 | 4.4 | 5.6 | 8 | 14 | 16.7 | 23.2 | 33 |
端部進料，端部出料。
中間進料，兩端同時出料或兩端輪換出料。
兩端進料，中間出料。
端部或中間進料，另一端或兩端軸向出料。
大漢管式無軸螺旋輸送機廠家是一家經驗豐富、技術領先的管式無軸螺旋輸送機制造商，致力于為客戶提供高質量、可靠的定制化輸送解決方案。憑借先進技術，我們設計的產品能夠控制粉塵產生、節能。我們以“客戶至上”為服務理念，提供專業咨詢、快速售后服務和全面技術支持，廣泛應用于建筑材料、化工、食品加工、環保和冶金等行業，贏得客戶一致好評。
